Náhradní dálkový TV ovladač - úvod

1.8.2019

Ovladač, který vytvořím, bude sloužit jako náhrada několika opotřebených tlačítek na originálním ovladači - bude mít "natvrdo" zadané kódy. Tyto kódy získám z originálního ovladače pomocí projektu dálkového ovládání PC, kdy okno programu v PC zobrazuje kódy vysílané ovladačem. Přesněji řečeno program zobrazuje kódy s opačně seřazenými bity - ovladač totiž odesílá nejdříve nejméně významné bity každého ze čtyřech bytů a program je v tomto otočeném pořadí zaznamená. Pro použití v novém ovladači musím tedy pořadí bitů v kódech otočit, což je ovšem jen drobná komplikace.

Ovladač bude mít pouze šest tlačítek, což je dané prostorovým omezením vyplývajícím ze zvolených součástek (malá krabička + velká tlačítka). Opět použiju jen komponenty, které už mám doma. Vyhodnocování stisku tlačítek a ovládání diody bude mít na starosti mikrokontroler PIC 18F14K22 (pro tento projekt je ho škoda, ale nemám jiný vhodnější). Diodu použiju o vlnové délce 870 nm. Napájení bude zajišťovat 3V knoflíková lithiová baterie typu CR2032.

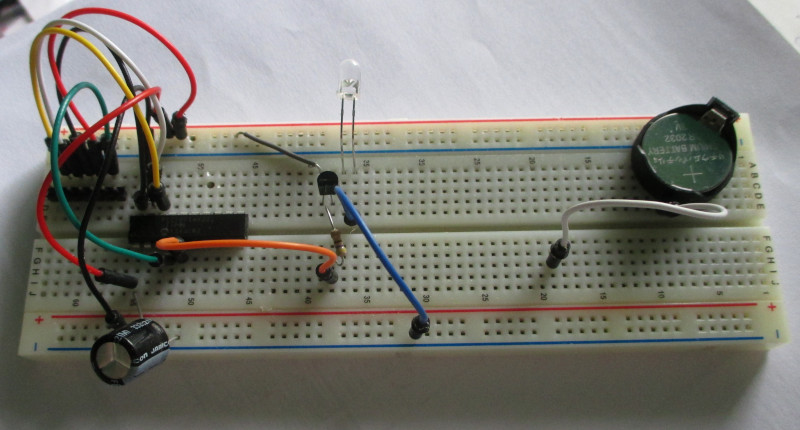

Na obrázku je vidět testovací zapojení bez tlačítek (jeden zvolený kód je opakovaně odesílán každých 5 sekund).
